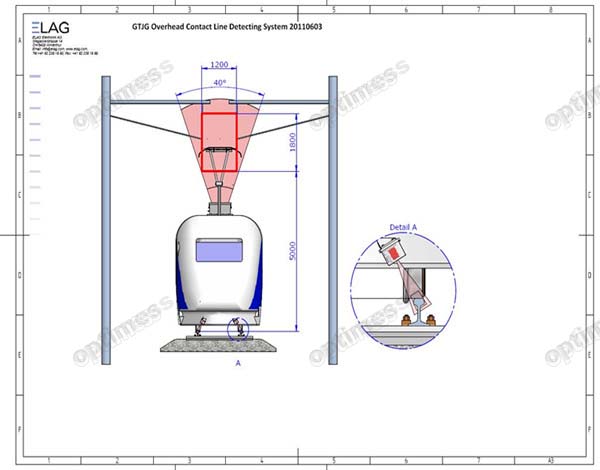

系统采用激光非接触测量技术。

车顶部：安装ELAG OPTIMESS高频激光相位扫描仪，抗干扰（太阳光）干扰

扫描角度可调：60－270度（取决于车顶安装位置和高度）

角分辨率0.025° (≈ 0.65mm @ Radius of 3000mm from top of roof)

位移分辨率< 1mm ；取样频率400kHz；扫描频率达300－500帧/秒

车底部：安装成对ELAG OPTIMESS 2D激光传感器，用于车体运动补偿。

Z向量程Measuring range (Z) 100mm

Y向量程Measuring range (Y): 100mm

分辨率Resolution (Y,Z): <0.2mm

取样频率 Measuring speed: 300Hz（最高可达2KHZ）

信号输出：轨顶点和轨距点坐标或轨廓

输出结果：

列车运行速度 300km/h，扫描频率300hz，接触网采样间距：0.3－0.4米

系统测量精度±3mm，检测系统功能扩充：也可安装高速2D激光位移传感器，实现轨检在线检测等

根据您的项目具体要求，瑞士ELAG电子有限公司提供解决服务，详细请联系本网站客服或留言。

OPTIMESS®激光检测仪器：高精度，高可靠，获得德铁DB权威认证：

OPTIMESS RPM便携式激光轮对踏面和直径检测仪

RAILMONITOR 便携式激光钢轨和道岔检测仪



OPTIMESS®激光应用解决方案：多年实践应用经验和成功案例，为客户提供模块式数字化集成方案，包括：

铁路：激光数字化轨检（磨耗、波磨）系统，激光钢轨和道岔检测系统，遂道激光相位扫描系统，工务检修车激光定位检测系统，道床激光检测系统。

铁路：接触网和受电弓激光检测系统

铁路：整车在线通过式轮对激光测量系统；落轮式轮对激光检测系统

公路：路况激光平整度、车辙和纹理检测系统，综合检测车

汽车：零部件和车辆检测，橡胶轮胎检测系统

建材（玻璃、板材）、集成电路、有色金属、钢铁等领域产品厚度在线测量系统

机械：齿轮、轴类等外形直径精密检测

焊接：在线焊接与机器人测控系统
