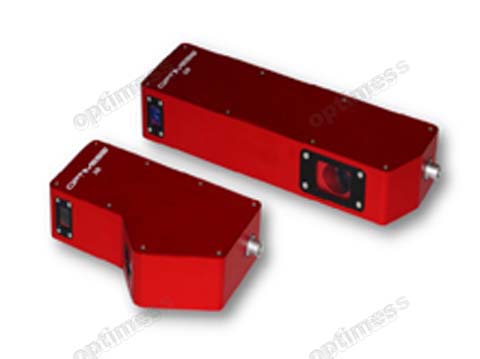

OPTIMESS® 2D二维激光位移传感器
|
OPTIMESS® 2D基于激光三角测量原理，激光投射于被测物体表面于一条线，在其测量范围内，高性能CMOS接收器可以采集到几千个测点的数据 |
|
|
OPTIMESS® 2D高可靠并且抗干扰。高质量的激光器辅以的智能适配技术，使其能敏捷地适应不同的光线条件和各种物体表面等测量环境。 |
例如:OPTIMESS® 2D在车载即时测量铁轨外形中的应用
|
环境：从黑暗到直接照射， 外部的光线环境是复杂多 变的。铁轨工作面包含金 属亮面和锈面，铁轨下部 则是强电磁干扰环境。 |
测量：将传感器置于转向架的下面，观测区域是边长为150mm的正方形，设定工作频率是75Hz，分辨率为80μm，每个被测面由通过CAN Bus传输的一百多个观测点组成。 结果：对于实时车载检测，在这种困难环境中可靠性的要求是极其重要的。OPTIMESS® 2D提供了非常好的性能，高可靠性。 |
OPTIMESS® 2D二维激光位移传感器
| 技术参数 | 035 | 120 | 300 | 计量单位 |
| 基本参数 | ||||
| 量程 | 35 | 120 | 300 | mm |
| 安装距离 | 80 | 150 | 400 | mm |
| 测量区域 | ||||
| 起始位置线宽 | 21.6 | 59.8 | 114.8 | mm |
| 中间位置线宽 | 23 | 72 | 150 | mm |
| 终点位置线宽 | 24.4 | 84.2 | 185.2 | mm |
| 精度.分辨率 | ||||
| 纵向分辨率 | 0.007 | 0.025 | 0.067 | mm |
| 精度 | 0.014 | 0.051 | 0.133 | mm |
| 横向分辨率 | 0.022 | 0.071 | 0.146 | mm |
| 测量频率 | ||||
| 测量区域最大像素1280*1024 | 27.500 | 27.5 | 27.500 | Hz |
| 500*500像素 | Ca.120 | Ca.120 | Ca.120 | Hz |
| 100*100像素 | Ca.3000 | Ca.3000 | Ca.3000 | Hz |
